HT-9D焊缝探伤仪

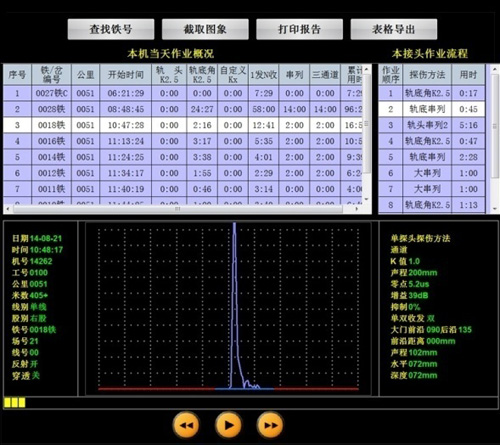

HT-9D焊缝探伤仪是钢轨焊缝超声探伤专用的便携式全数字化仪器。适用于铁路43～75kg/m钢轨的探伤。 HT-9D焊缝探伤仪的设计符合中华人民共和国铁道行业标准：TB/T 2658.21－2007《工务作业 第21部分 钢轨焊缝超声波探伤作业》的要求。能有效的检验出焊缝轨头、轨腰、轨底的各种缺陷，基本上扫除了焊缝的检测盲区。 高效的数据处理可以免除现场的人工计算，消除人工读数、计算的误差；强大的管理模式，可以记录缺陷的动态回波，亦可通过U盘与计算机通讯，生成探伤报告和存档。 HT-9D焊缝探伤仪性能特点: *执行TB/T 2658.21-2007《钢轨焊缝超声波作业标准》 1.串列4发12收复合串列式探头探测轨墙 2.串列1发10收，用于对轨头、轨底进行K型扫查 3.K2.5-250探头探测轨头 4.K2.5-100探头探测轨底脚 5.KX通用通道补充探测 *超声波A型脉冲和B型图像同屏分区显示 *全程自动记录探伤数据功能 *配套计算机播放软件，可以对探伤数据进行连续回放和分析 *具有防雨、遮阳结构，采用大尺寸高亮度军工级显示屏，在强光、低温下清晰可见。 HT-9D焊缝探伤仪技术指标 1. 衰减器误差：每12dB工作误差不超过±1dB； 2. 衰减器：数字显示，衰减总量80dB；步进0.5dB 3. 通道数：4个通道，分别记作K0、K1、K2.5、KX； 4. 灵敏度余量：≥55dB（4MHz 20/Z20-2）； 5. 发射脉冲重复频率400Hz； 6. 垂直线性度误差：≤5％； 7. 动态范围：≥26dB； 8. 水平线性误差：≤2％； 9. 电噪声电平：≤20%； 10. 阻塞范围：≤10mm； 11. 发射脉冲幅度：≥500VP-P（空载）； 12. 回波频率：4MHZ±15％； 13. 抑制范围：00%～90%； 14. 报警阈值：为垂直满幅度的50％，误差±10％； 15. 探测范围 K 0： 0-250mm K 1：0-300mm K2.5：0-250mm KX：0-300mm 16. 工作电流：≤500mA； 17. 额定工作电压：22V（DC）； 18. 电压适应性：15～26V； 19. 工作环境温度：-30～50℃； 20. 工作环境相对湿度：20%~90% RH； 21. 适应轨型：43kg/m、50kg/m、60kg/m、75kg/m； 22. 整机重量：2.5kg； 23. 主机外形尺寸：长×高×宽=245×180×60mm； 仪器面板： 回放软件：

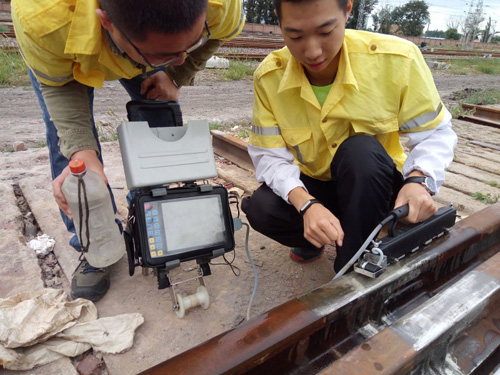

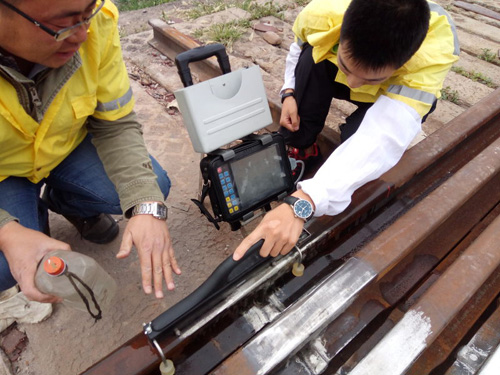

该设备在实际场景中的应用：
